Painéis e Consoles Modulares

Sistemas modulares para painéis sinóticos, consoles operacionais e centros de controle

Desde 1961 a tecnologia Mosaic é referência mundial em painéis de controle modulares. A Engview oferece soluções completas em sistemas Mosaic para construção de painéis sinóticos, combinando flexibilidade, robustez industrial e alta confiabilidade.

Solicitar Orçamento

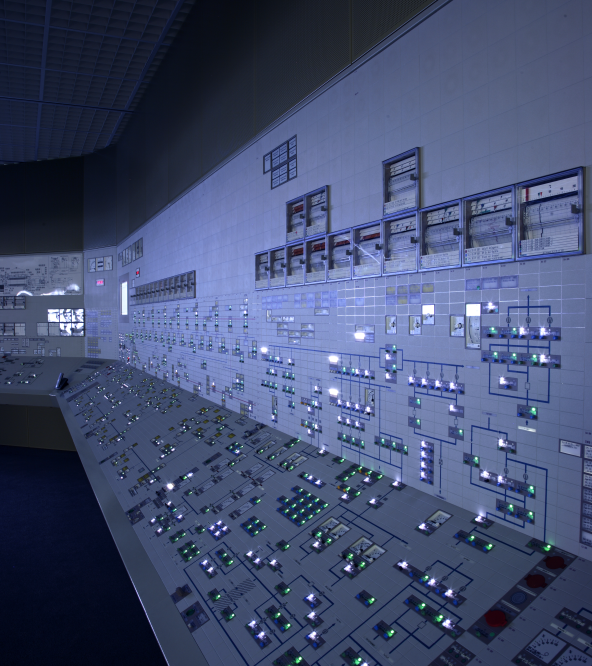

Sistema modular — componentes intercambiáveis para máxima flexibilidade

Visão Geral

Os sistemas Mosaic são a solução ideal para salas de controle que exigem flexibilidade, expansibilidade e organização visual superior.

Compostos por módulos padronizados que se encaixam perfeitamente em grades metálicas ou plásticas, os painéis Mosaic permitem a criação de diagramas sinóticos personalizados que representam processos industriais, redes elétricas, sistemas de transporte e muito mais.

Cada módulo pode incorporar indicadores luminosos (LEDs), displays digitais (BCD e analógicos), botões, chaves seletoras, potenciômetros, instrumentos e elementos gráficos que refletem com precisão o estado operacional do sistema monitorado.

A grade auto-portante é composta por elementos cruzados e em T, parafusados com espaçadores, permitindo montagem em estruturas circulares ou curvas. As áreas da grade são preenchidas com módulos de 3 mm (planos) ou caixa de 6,5 mm e 12 mm.

Destaques do Sistema

✓ Arquitetura 100% modular e expansível

✓ Múltiplos sistemas: M, K, T/TX, MTS 24, MK

✓ Módulos de 3 mm, 6,5 mm ou 12 mm

✓ Integração de LEDs, displays, botões e chaves

✓ Alta rigidez e baixo peso

✓ Baixa manutenção — LEDs com 100.000 h de vida

Sistemas e Configurações

A linha Mosaic oferece diferentes tipos de estrutura para montar painéis de controle, atendendo desde aplicações simples até grandes centros de operação.

Exemplos de painéis montados com diferentes sistemas Mosaic

Painel montado com Sistema M — estrutura versátil para todos os tamanhos

Painel montado com Sistema K — estrutura leve para painéis menores

Painel montado com Sistema T/TX — módulos encaixáveis para médios e grandes painéis

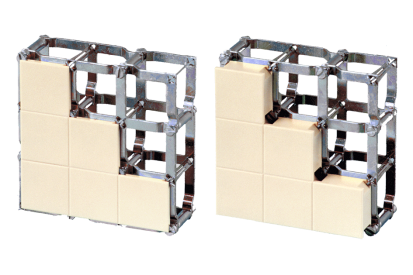

Sistema M

Estrutura resistente e versátil, indicada para painéis de todos os tamanhos. Aceita muitos componentes e pode ser montada em formatos retos ou curvos.

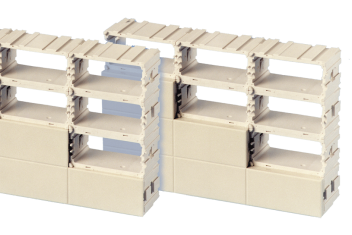

Sistema K

Estrutura mais leve, ideal para painéis pequenos e médios. Mais econômica, mantendo boa resistência para aplicações mais simples.

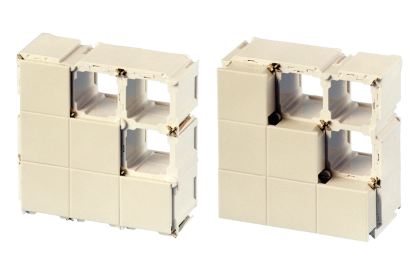

Sistema T / TX

Estrutura de alta resistência para painéis médios e grandes. Os módulos se encaixam entre si, facilitando montagem e alterações futuras.

Sistema MTS 24

Estrutura extra-resistente para painéis de qualquer porte. Ideal para mesas de controle e grandes painéis que exigem máxima estabilidade.

Componentes do Painel

Ampla gama de dispositivos para integração nos painéis Mosaic — sistemas de 3 mm e 6,5 mm

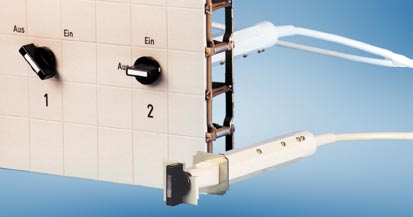

LEDs e Indicadores

Indicadores luminosos de alto brilho nas cores vermelho, amarelo, verde, azul e branco, com duração de até 100.000 horas. Ideais para sinalizar alarmes, status operacionais e estados do sistema com clareza.

Displays e Contadores

Painéis digitais que exibem informações como valores numéricos, medições e contagens. Perfeitos para monitorar dados de processo, horímetros e parâmetros operacionais em tempo real.

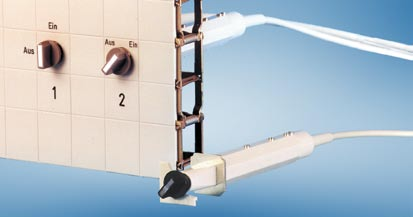

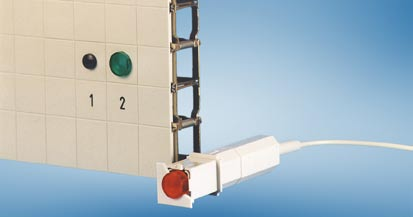

Botões e Chaves

Botões de comando, chaves seletoras, parada de emergência e controles diversos para operação do painel. Permitem ao operador interagir com o sistema de forma intuitiva e segura.

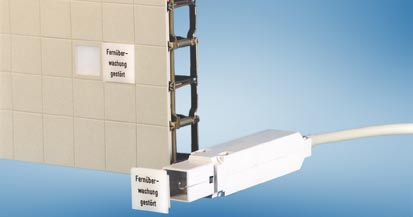

Indicadores e Instrumentos

Indicadores visuais de status e instrumentos de ajuste para configuração de parâmetros do sistema. Facilitam o monitoramento e a calibração dos equipamentos.

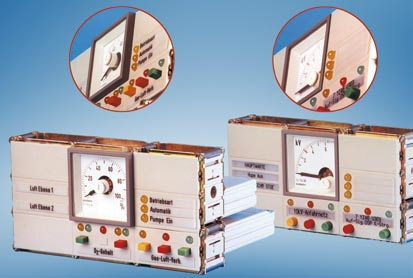

Blocos de 3 mm — unidades de controle e display (esq.) e unidades de display (dir.)

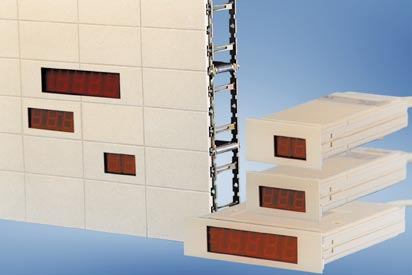

Blocos Topf de 6,5 mm — unidades de controle e display (esq.) e unidades de display (dir.)

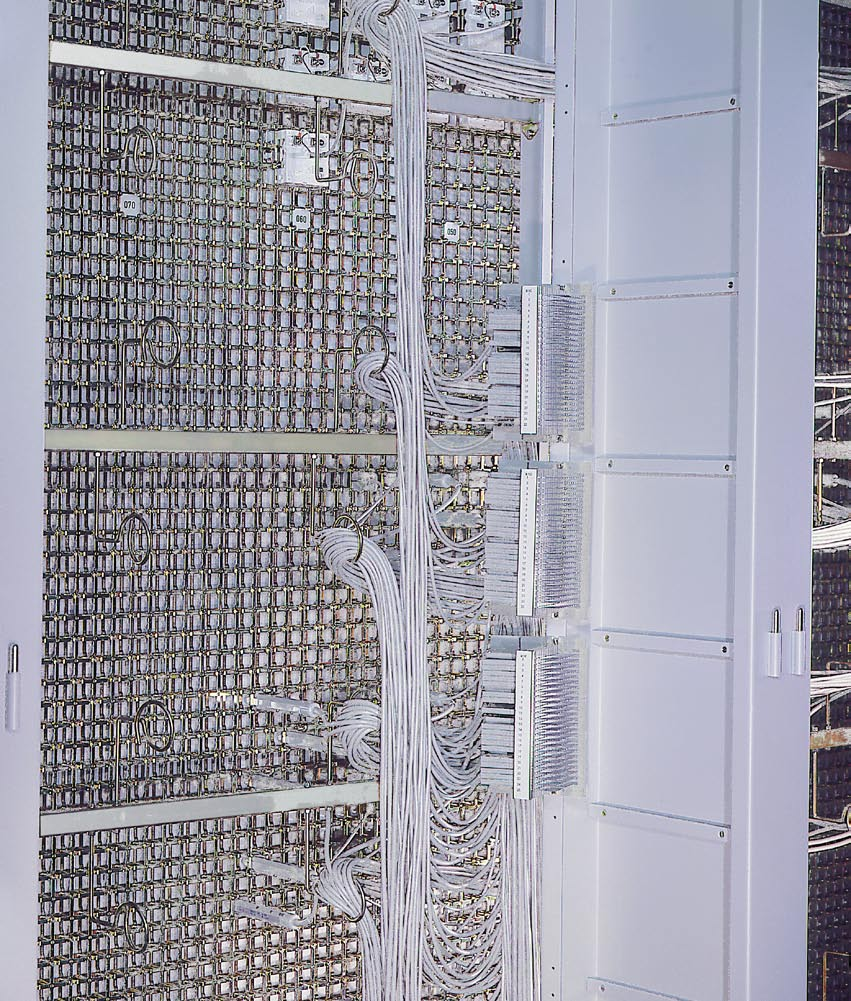

Estrutura de aço — suportes, canaletas e bases terminais

Estrutura e Montagem

Os painéis Mosaic são montados sobre estruturas de aço com perfis modulares, garantindo resistência e durabilidade.

A estrutura conta com cantoneiras de reforço superior e inferior, painéis de madeira para fechamento, calhas e bandejas organizadoras de cabos, bases terminais para conexão elétrica e ganchos para ancoragem da fiação. Tudo projetado para facilitar a montagem e a manutenção.

Os módulos são presos à grade por molas de retenção (sistema T) ou travas plásticas (sistema TX), podendo ser trocados rapidamente sem necessidade de ferramentas especiais. A fixação permite substituir qualquer módulo individualmente sem afetar os vizinhos.

A estrutura pode ser montada em formato reto, curvo ou circular, com raio mínimo a partir de 7,6 m dependendo do sistema de grade utilizado. Também é possível expandir ou modificar painéis existentes acrescentando novas seções ou realocando módulos conforme a necessidade.

O sistema é projetado para suportar condições severas de operação, garantindo que os painéis mantenham sua integridade e funcionamento mesmo em situações extremas.

Segmentos Atendidos

Há mais de 60 anos, os sistemas Mosaic são referência mundial em painéis de controle para os mais diversos segmentos.

Energia

Usinas termelétricas e nucleares, subestações, centros de despacho de carga e painéis de emergência para geradores.

Transporte

Centrais de controle ferroviário, metrôs, aeroportos, controle de tráfego e sinalização de linhas.

Indústria

Petroquímica, mineração, siderurgia, papel e celulose, automação de processos industriais.

Infraestrutura

Saneamento, telecomunicações, data centers, building automation e centros de simulação.

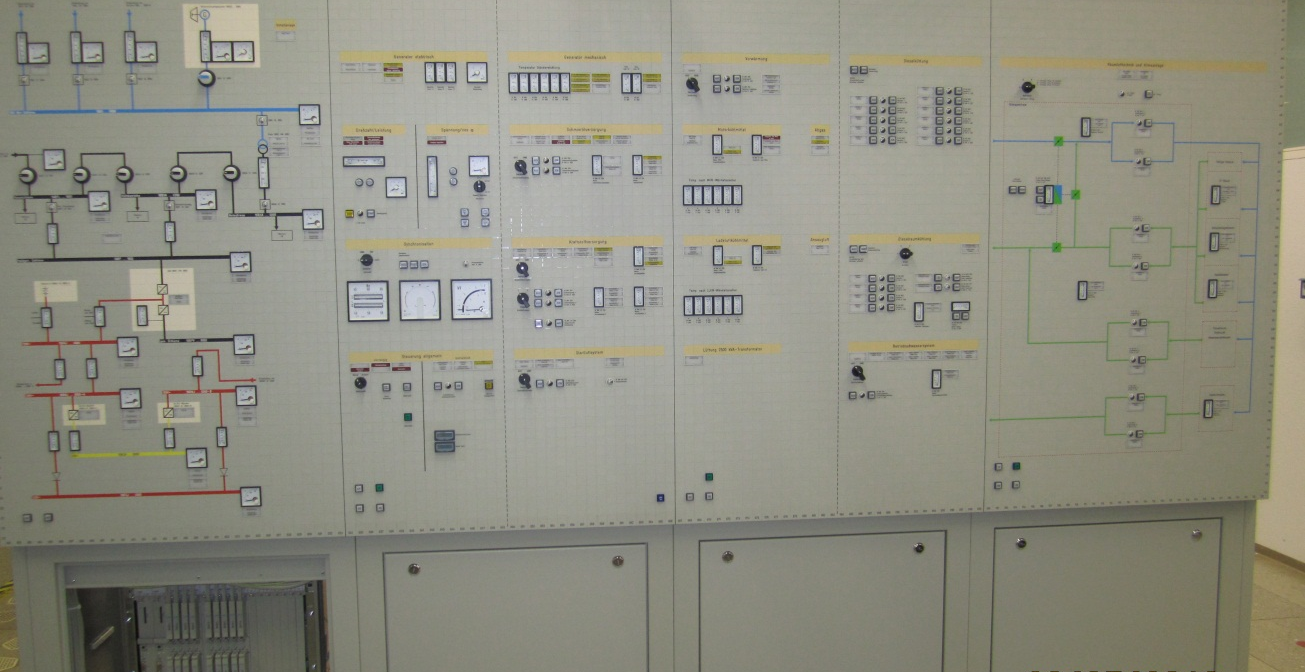

Painel de controle para gerador diesel

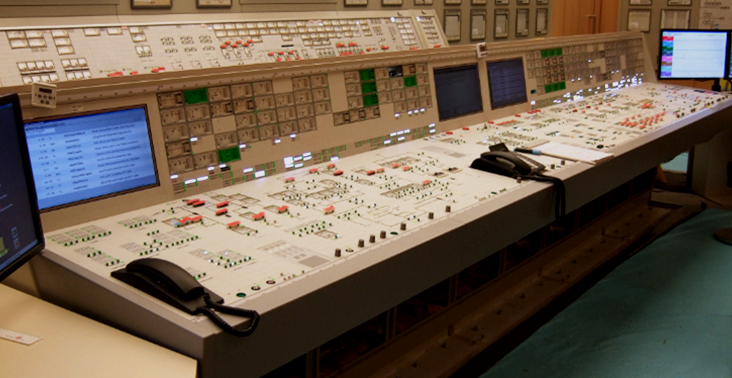

Projeto de retrofit e modernização

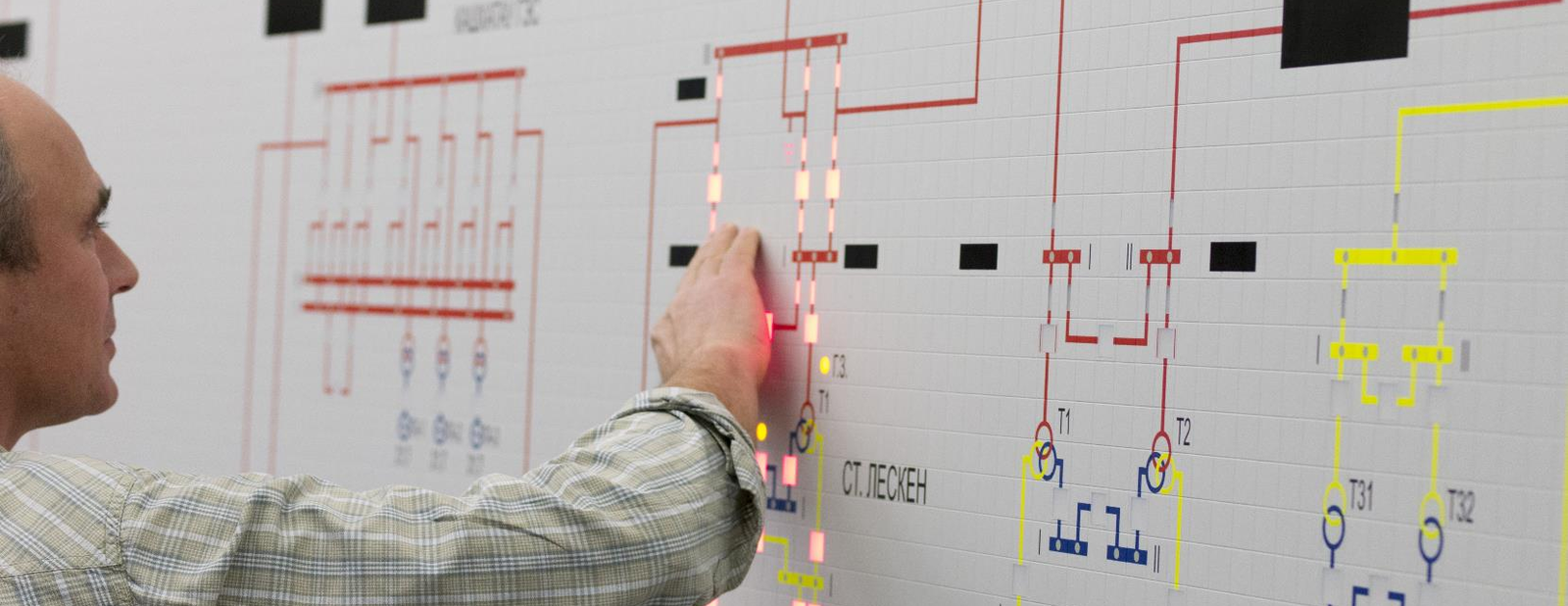

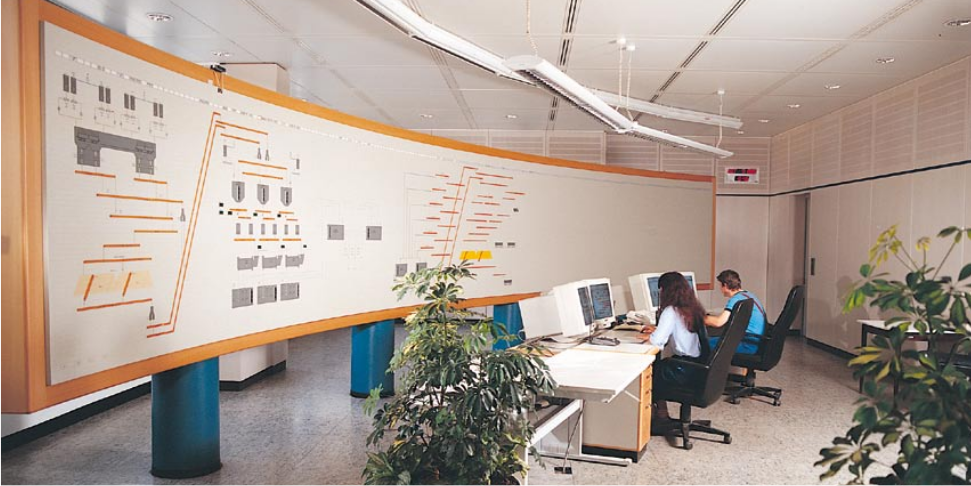

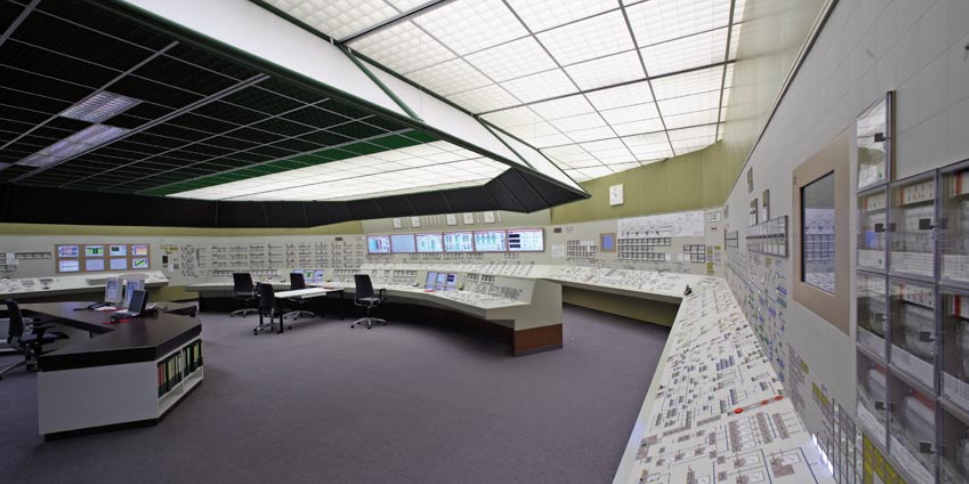

Salas de Controle

A Engview desenvolve projetos completos de salas de controle integrando painéis Mosaic, consoles operacionais e sistemas de supervisão.

Nossas soluções integram painéis sinóticos modulares com sistemas digitais de supervisão e automação, proporcionando visão geral completa do ambiente monitorado e agilidade na tomada de decisões. Atendemos rigorosos requisitos para centrais de controle de energia, salas de comando industrial e centros de simulação.
