Anunciador Inteligente de Alarmes
Gerenciamento Inteligente de Alarmes para Operações Críticas

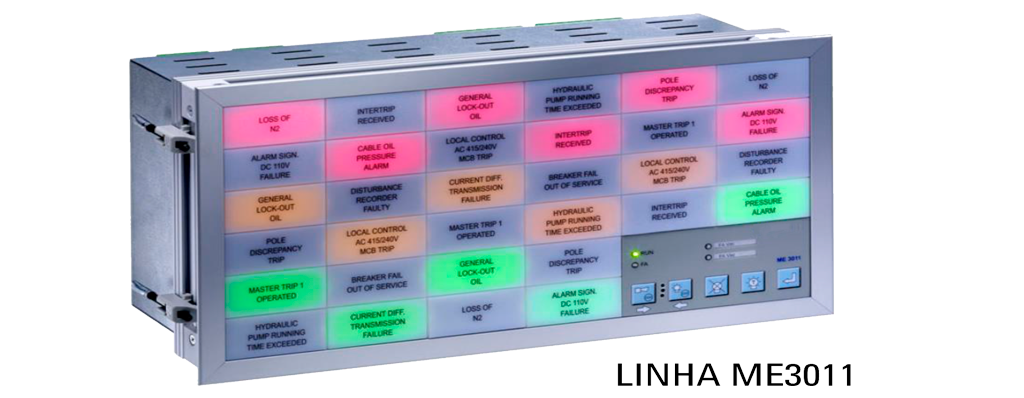

O ME3011B é um anunciador microprocessado desenvolvido para monitoramento, identificação e registro de eventos críticos em tempo real, oferecendo alta precisão e integração nativa com os principais sistemas de automação e supervisão industrial.
Solicitar Orçamento
Equipamento certificado · Solicite um Orçamento
O ME3011B é a escolha ideal para ambientes onde a confiabilidade na detecção e notificação de alarmes é essencial.
Combinando hardware robusto e firmware inteligente, o equipamento oferece monitoramento de até 252 pontos de alarme com registro de eventos em tempo real e resolução de 1 ms, garantindo rastreabilidade total para operações críticas.
Sua arquitetura modular permite expansão conforme a necessidade, partindo de 4 pontos em formações de 2V x 4H ou 4V x 2H, até o máximo de 252 pontos. A integração com sistemas SCADA, protocolos DNP3, Modbus RTU/TCP e IEC 61850 torna o ME3011B uma solução flexível e preparada para os mais diversos cenários industriais.
O sincronismo por GPS assegura que todos os eventos sejam registrados com precisão absoluta, facilitando análises posteriores, auditorias de segurança operacional e conformidade regulatória.
O ME3011B foi projetado com arquitetura modular que permite configurar o equipamento sob medida para cada aplicação.
O sistema é composto por uma CPU Mestre (CM-03 ou CM-04) que gerencia até 60 pontos de alarme diretamente e pode controlar até 3 CPUs Escravas (SM-02), alcançando o máximo de 252 pontos. Módulos de expansão (EM-02, EM-03, EM-04) adicionam pontos de alarme em formações de 4 ou 8 pontos.
A comunicação entre os módulos é realizada serialmente através de um barramento interno de duas vias, segundo padrão assíncrono. Cada microcontrolador mantém armazenado o estado das entradas e a configuração do anunciador, permitindo a restauração da situação operacional em ocorrendo queda de energia.
Formação 2V x 4H ou 4V x 2H. Gerencia até 60 pontos + 3 CPUs escravas. Possui alimentação, RS232, 3 relés programáveis e interface para expansão.
Utilizado quando o número de pontos excede 60. Cada SM-02 controla até 64 pontos. Até 3 módulos por sistema (190 a 252 pontos).
Formação 2V x 4H. Adiciona 8 entradas de alarme com negativo comum e opcionalmente 8 relés repetidores com raiz comum.
Formações 4V x 2H (EM-03) e 2V x 2H (EM-04). Ampliam a capacidade do sistema em configurações nos formatos vertical e horizontal.
Recursos avançados para monitoramento crítico de alarmes
Registro preciso de eventos com resolução de 1 ms e amostragens de ±2,5 ms para rastreabilidade total.
Integração nativa com SCADA, DNP3, Modbus RTU/TCP, IEC 61850 e IEC 60870-5-101/104.
Sincronismo via GPS com carimbo de tempo absoluto para rastreabilidade auditável de eventos.
Display de alto contraste com back light ou LED nas cores vermelho, amarelo, verde, azul e branco.
De 4 a 252 pontos de alarme com módulos CPU mestre/escravo e módulos de expansão flexíveis.
Armazenamento de até 1.000 eventos com carimbo de tempo e resolução de 1 ms para auditoria completa.
Conexão direta de sinais de campo, sem passagem por sistemas digitais intermediários, para máxima segurança.

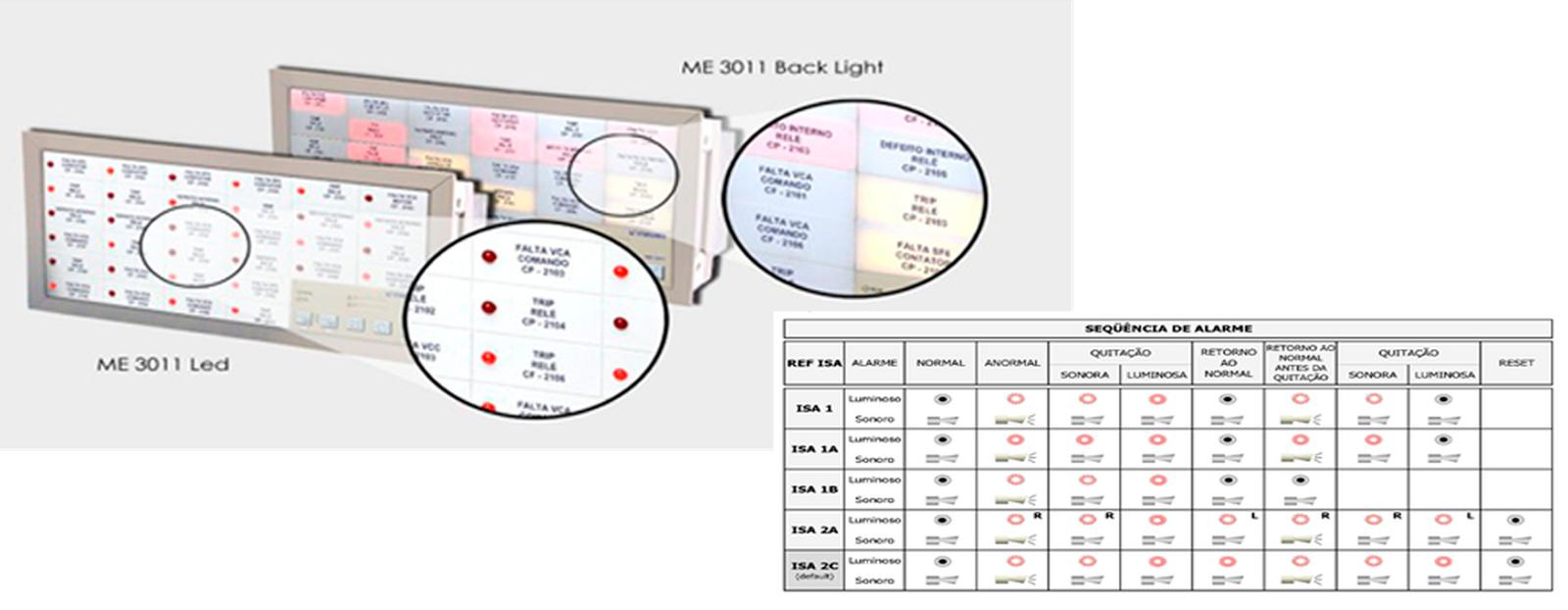

Suporte a normas ISA 1, 1A, 1B, 2A, 2C, 4A e 4AR, configuráveis por software ou teclado frontal.
| Pontos de Alarme | 4 a 252 entradas (configuração modular) |
|---|---|
| Resolução de Eventos | 1 ms (amostragens de ±2,5 ms) |
| Registro de Eventos | Até 1.000 eventos com carimbo de tempo (opcional) |
| Protocolos de Comunicação | Modbus RTU, Modbus TCP, DNP3, IEC 61850, IEC 60870-5-101/104 |
| Interfaces | RS232C (padrão), RS485 (opcional), Ethernet 10/100Base-T (opcional), TTL serial (opcional, até 3 portas) |
| Sincronismo | GPS integrado (opcional) — precisão absoluta |
| Display | Back Light (branco translúcido) ou LED — janelas 24×48 mm |
| Cores de Sinalização | Vermelho, amarelo, verde, azul e branco |
| Frequência de Pisca | Rápido: ~1,2 Hz / Lento: ~0,4 Hz |
| Seqüências de Alarme | ISA 1, 1A, 1B, 2A, 2C, 4A, 4AR (outras sob consulta) |
| Tensões de Entrada | 24, 48, 60, 110, 125 Vcc ±20%; 110, 127, 220 Vca ±20% |
| Filtro de Entrada | Mín. 5 ms, programável em passos de 2,5 ms |
| Alimentação | 24 Vcc ±20% (padrão) / Universal 19–264 Vcc + 90–264 Vca (opcional PS-06) |
| Saídas a Relé | 3 relés programáveis livres de potencial (5A / 24Vcc) |
| Relés Repetidores | Opcional — 1 contato por ponto de entrada (grupos de 4 ou 8) |
| Indicação Sonora | 90 dB / 10 cm, 4 kHz |
| Alimentação Auxiliar | 24 Vcc / 0,75 A (saída para dispositivos externos) |
| Montagem | Painel (recorte) / Rack 19" |
| Terminais | Borne conector removível para cabos até 2,5 mm² |
| Temperatura de Operação | 0 °C a 55 °C |
| Armazenagem | -20 °C a 80 °C, umidade 0–95% sem condensação |
| Classe de Proteção | Frontal IP41 / Caixa IP30 |
| Isolação | 3 kV, 60 Hz, 1 min conforme IEC 60950-1 |
| Compatibilidade EMC | Imunidade DIN EN 61000-6-2 / Emissão DIN EN 61000-6-4 |
O ME3011B oferece múltiplas opções de comunicação para integração com sistemas supervisórios e redes corporativas.
O equipamento conta com RS232C como interface padrão e opcionais como RS485, Ethernet 10/100Base-T e até 3 portas seriais TTL para comunicação multiprotocolo. Os protocolos disponíveis incluem Modbus RTU/TCP, DNP3 (serial e rede), IEC 60870-5-101/104 e IEC 61850.
É possível implementar protocolos diferentes para cada porta de conexão simultaneamente, permitindo que o anunciador se comunique com múltiplos sistemas supervisórios, CLPs e IHM em paralelo.
A configuração pode ser realizada diretamente pelo software de gerenciamento do anunciador.

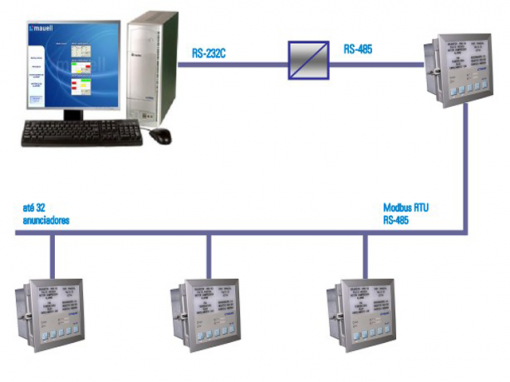

Interface serial bidirecional. Baud rate 9600, protocolo ME3011 (proprietário), conector RJ11-4 pinos.
Comunicação serial bidirecional configurável. Baud rate 100 a 19200, paridade par/ímpar/sem, 1 ou 2 stop bits.

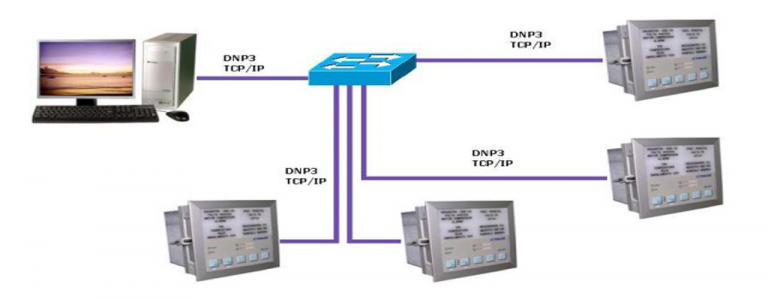

10/100Base-T full/half duplex. Protocolos DNP3, IEC 60870-5-104, IEC 61850 (sob consulta). Apenas formações 1-2 colunas.
Interface TTL com protocolos Modbus RTU, DNP3, IEC 60870-5-101. Conector DB9. Diversos protocolos por porta simultaneamente.
Entre em contato conosco para receber uma proposta personalizada para o ME3011B. Nossa equipe auxiliará na especificação da configuração ideal para sua empresa.
